美女一区网站I国产日韩欧美网站I中文字幕国产I欧美性色黄大片在线观看I激情五月开心I成年人在线看片I欧美激情奇米色

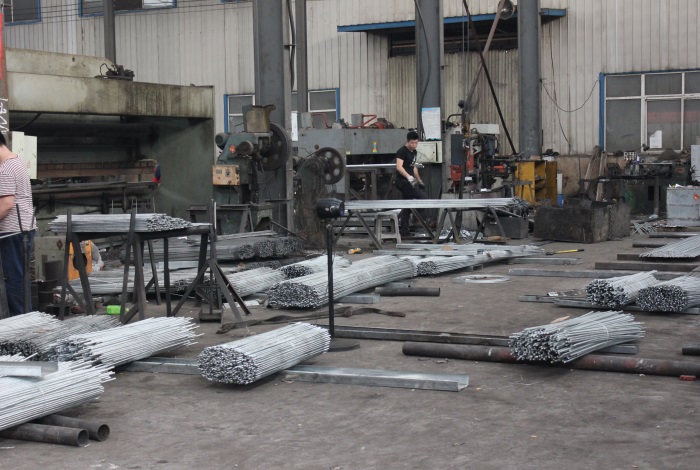

義烏國際會展中心網(wǎng)架表面處理

（1）根據(jù)設(shè)計(jì)要求，焊接鋼球表面處理應(yīng)在工廠內(nèi)進(jìn)行，并涂刷可焊性防銹漆，桿件表面處理在現(xiàn)場利用噴砂機(jī)具進(jìn)行表面處理。除涂層修補(bǔ)及現(xiàn)場拼裝焊縫兩側(cè)外，其它構(gòu)件及部位均應(yīng)在網(wǎng)架安裝前施工完畢。

（2）除銹所用磨料，挑選用0.5~1.5mm鋼砂噴射。

（3）除銹處理前需清除焊渣，飛濺際著物，并清洗表面油物及其它污物。

（4）除銹所用的壓縮空氣必須通過冷卻，油水分離，以保證壓縮空氣的干燥清潔，空氣壓力在0.4~0.6Mpa范圍。

（5）除銹時(shí)拋頭到金屬表面保持100~300mm距離為宜，噴射方向與金屬表面夾角呈15~30度，除銹后的表面應(yīng)清除浮塵，不可用手觸摸。

（6）除銹處理后金屬面清潔度，涂料涂裝前應(yīng)不低于GB8923中規(guī)定Sa2級，現(xiàn)場局部修理和無法噴射處理的部位應(yīng)達(dá)到GB8923中規(guī)定的ST2.5級。

（7）拋丸除銹施工時(shí)，應(yīng)做好溫度、濕度測量記錄工作，施工環(huán)境相對濕度應(yīng)不大于85%，金屬表面溫度應(yīng)不低于露點(diǎn)以上3℃。
